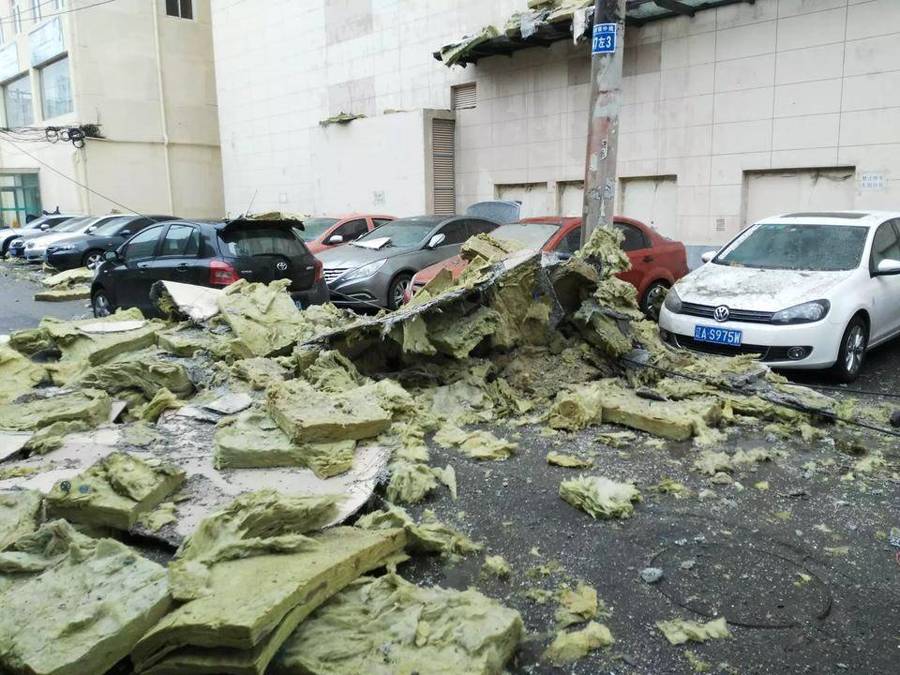

8月3日，在锦州中央大街与宜昌街交界处的茂业大厦东侧岩棉保温层脱落，致多辆汽车被砸，电缆也被砸坏，幸好没有人员伤亡。据了解，锦州茂业大厦项目是凌河区的重点工程，总投资额5亿元，占地约6974平方米，建筑面积9.2万平方米，是该地中心区的地标式建筑，还没有全部投入使用。

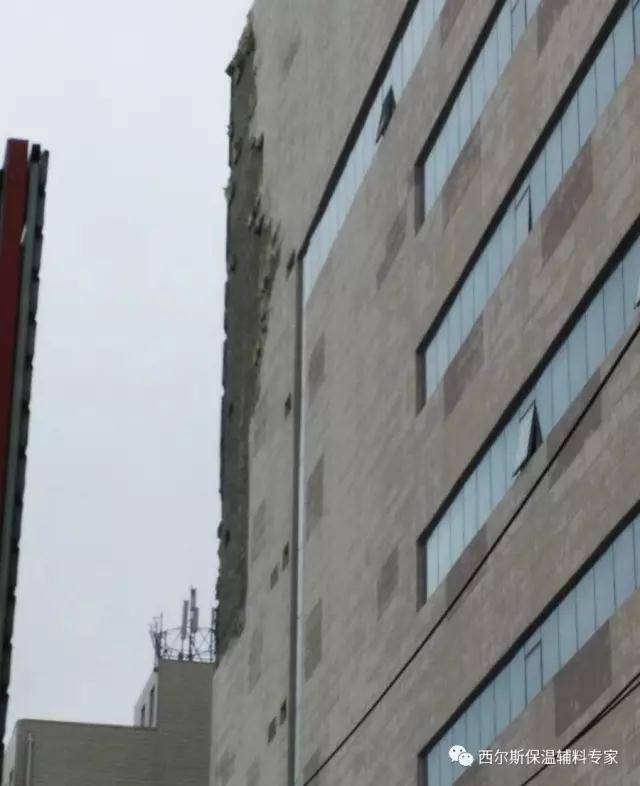

图一、锦州M大厦外墙岩棉大面积脱落

   九级风必然会把保温层吹掉吗？实际上锦州市还有很多高层建筑采用岩棉做的保温，如辽宁工业大学、锦州医学院、中融国际、银座等，显然在风中岿然不动。

   但是茂业大厦的保温板为何掉落？这实际上涉及岩棉外保温的一个基本原则，就是在计算抗风吸力承载力时，岩棉板系统全部应由锚栓承担；而岩棉带系统由自身的内聚力或层间粘接力承担。

图二、锚栓钉芯被从墙上薅下来

图三、锚钉的质量不敢恭维

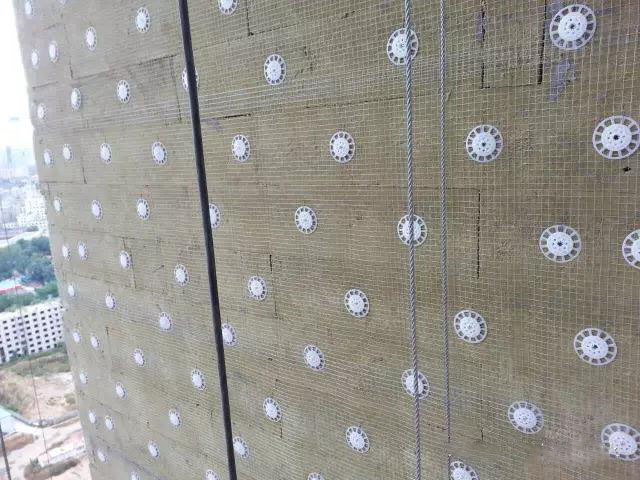

图四、沈阳雅宾利花园二期采用的140mm锚盘，往往细节决定成败

辽宁省《岩棉薄抹灰外墙外保温技术规程（DB/T2206-2013）》第5.2.4也规定： 岩棉与墙体连接应以锚固与粘结结合的方式，岩棉板以锚固为主。

   很多人以为岩棉板施工如同苯板一样，胡乱打些胶点粘到墙上即可。实则不然，因为岩棉板的自身垂直于表面的抗拉强度较低，辽宁省地标规定，按照抗拉拔强度来分，岩棉板有TR15和TR10两档。而堂堂行业标准JGT 483-2015 《岩棉薄抹灰外墙外保温系统材料》中仍保留TR7.5一档。如此有限的抗拉拔能力，就需要机械锚固，将其牢牢钉在墙上。

那么机械锚固靠谱吗？我们还以这栋建筑为例，它的高度大约20来米，我们取个整数30米。九级风的风压为0.37KPa，但实际上设计师在设计的时候都是按照50年一遇的风压计算，既0.60KN/㎡，于是有下面的计算书：

1   风荷载计算时的相关参数

2     水平风荷载标准值计算

2.1   计算的基本原则

2.1.1 应根据现行国家标准《建筑结构荷载规范》GB50009-2012对围护结构的要求，对岩棉外保温系统进行抗风吸力验算；

2.1.2以机械固定为主的岩棉板外保温系统的抗风吸力承载力应全部由锚栓承担（辽宁省《岩棉薄抹灰外墙外保温技术规程》）；

2.1.3 由于保温板质量较轻，计算荷载时只考虑负风压产生的拉拔力。

2.2   水平风荷载标准值计算时的各取值

2.2.1 基本风压Wo：按《建筑结构荷载规范》GB50009-2012附表E.5（P111）中作用在保温层上的风荷载标准值取值为：Wo=0.60KN/㎡；

2.2.2 风压高度变化系数μz：，按《建筑结构荷载规范》GB50009-2012表8.2.1（P31）的规定，其取值：

    30米高度 μz（30） =0.88；

2.2.3 风荷载体型系数μs：，按辽宁省《岩棉薄抹灰外墙外保温技术规程》中附录B规定“垂直体系外表面风荷载局部体型系数可按±1.5采用”，取±1.5。

2.2.4 风振系数βgz：，按《建筑结构荷载规范》GB50009-2012中表8.6.1中“C类地面粗糙度”的规定，其取值为：

    30米高度 βgz（30）=1.90；

2.3 水平风荷载标准值Wk的计算

2.2.1 Wk（30m） =βgz*μs*μz* Wo=1.90x1.5x0.88x0.60=1.50KN/㎡

3  水平风荷载设计值

3.1   风荷载分项系数的取值（rw）

    由于保温系统属于是建筑外维护结构，因此参照相关的幕墙规范风荷载分项系数取值为：rw=1.4。

3.2   水平风荷载设计值W的计算

3.2.1 W（30m） = rw*Wk=1.4x1.50=2.10KN/㎡

   也就是说，锚栓需要抵抗2.10KN/㎡的拉拔力。

4  锚栓数量的计算

    对于锚栓，辽宁省《岩棉薄抹灰外墙外保温技术规程（DB/T2206-2013）》规定：

锚栓抗拉承载力标准值不小0.60kN，且应进行现场拉拔力试验。空心砖砌块基层墙体应选用通过摩擦或机械锁定承载的锚栓。

我们按照最小值0.6KN计算锚栓数量：

4.1、公式为：N=W/0.5ƒ_ms(N:每平方米锚栓锚固个数；ƒ_ms－单个锚栓的抗拉强度值（kN）)

4.2 锦州茂业大厦 N（30m） =W/0.5ƒ_ms= 2.10/(0.5x0.6)=7.0个

结论是，有七个以上合格的锚栓，就能保证这个岩棉系统不脱落。

   当然了，这里也有前提的，就是，首先锚栓质量必须合格，且施工工艺达到规范。在岩棉保温系统中，由于锚栓对于系统安全至关重要，所以不能糊弄，不能使用再生料做的假冒伪劣产品，锚盘直径最小得达到60mm，且锚盘本身得达到0.5KN的抗拉拔力。而且不能虚打，不能将钉芯和钉套提前套在一起再楔入墙中。

   西尔斯节能科技有限公司是一家集设计、研发、生产、销售为一体的大型保温辅材生产企业。注册商标为为：西尔斯SERS，被评为中国著名品牌。

   主要生产各种节能保温产品，包括：保温钉（外墙专用保温锚栓）、耐碱网格布、护角、保温专用砂浆、塑料胀钉、塑料、尼龙锚栓的OEM加工。

   公司生产基地位于中国最大保温材料之乡，河北省廊坊市。2014年基地投资*千万元扩建新厂，占地面积50余亩。保温钉生产能力达5亿套，网格布生产能力达2千万平米，保温砂浆年生产能力达5000吨，年产值超过亿元人民币。经国家建筑材料测评中心测定均达到JG149-2003、JG158-2004、JG/T366-2012、JG/T841-1999标准。被中国质量信誉评价中心认定为：质量信得过单位和全国质量信誉服务AAA级企业。

   西尔斯公司是一家生产保温辅材的优质企业，拥有技术人员10人，高级工程师2人。在我国东北通过多年实验与论证，在严寒酷暑中，产品性能十分稳定，注重品质。通过ISO9001国际质量管理体系认证。有独立的实验室和质量检测办公室。

   我们一直秉承品牌发展战略，用心打造节能品牌--西尔斯“SERS”。坚持走自主创新之路，与国外同类产品媲美。西尔斯节能科技有限公司作为保温系统辅材的优质供应商，我们会做好产品，为子孙后代做放心工程。

   沈阳西尔斯节能科技有限公司生产的保温钉，均为国标产品，采用纯原料工程PP，优质镀锌钢钉，60mm直径圆盘，增加了钉管和墙体之间的结合强度。耐候性能和抗老化性能好。全部产品均有国家质检报告。

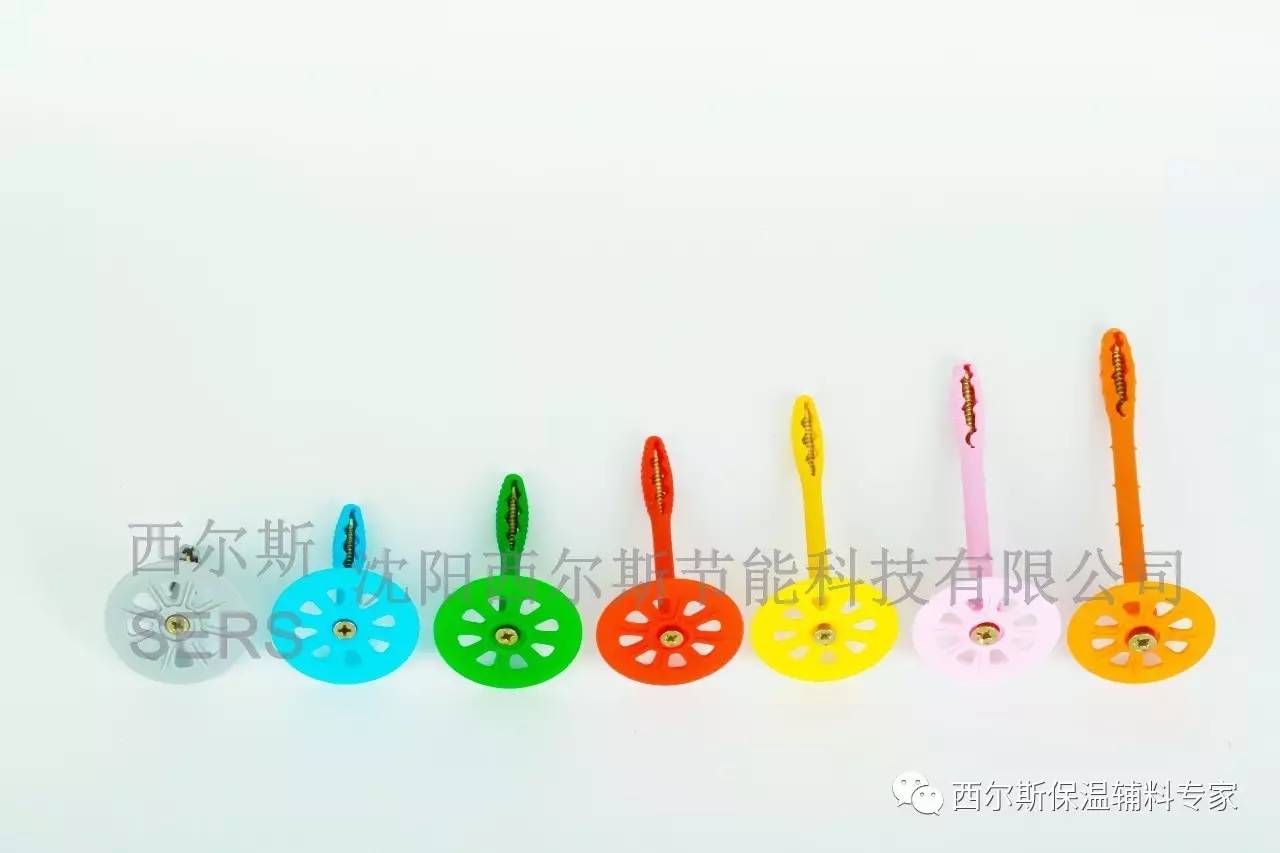

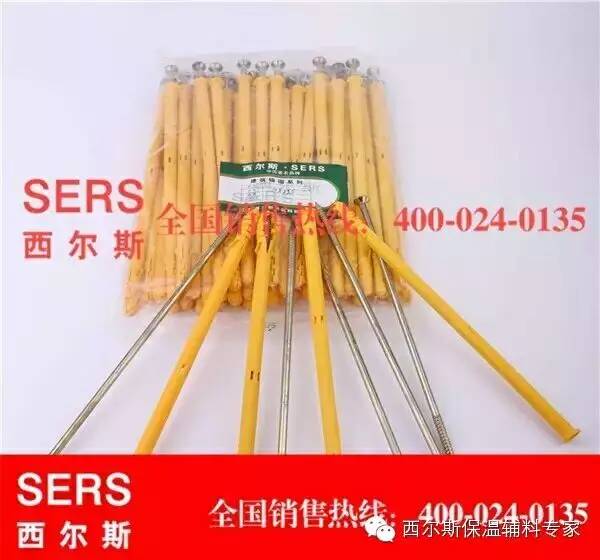

国标保温钉

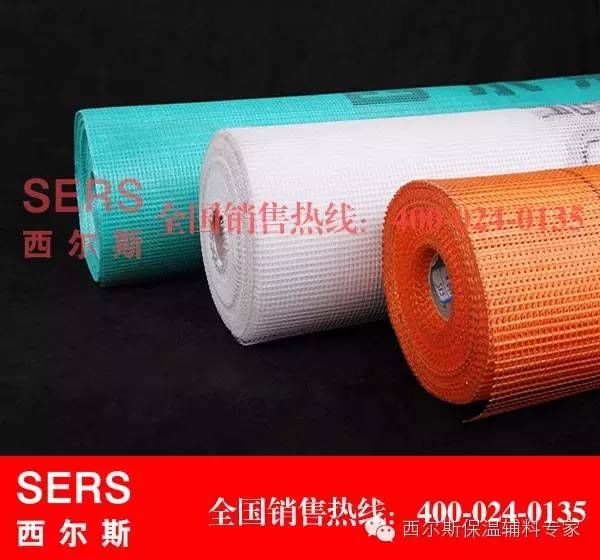

国标耐碱玻纤网格布

塑料胀钉

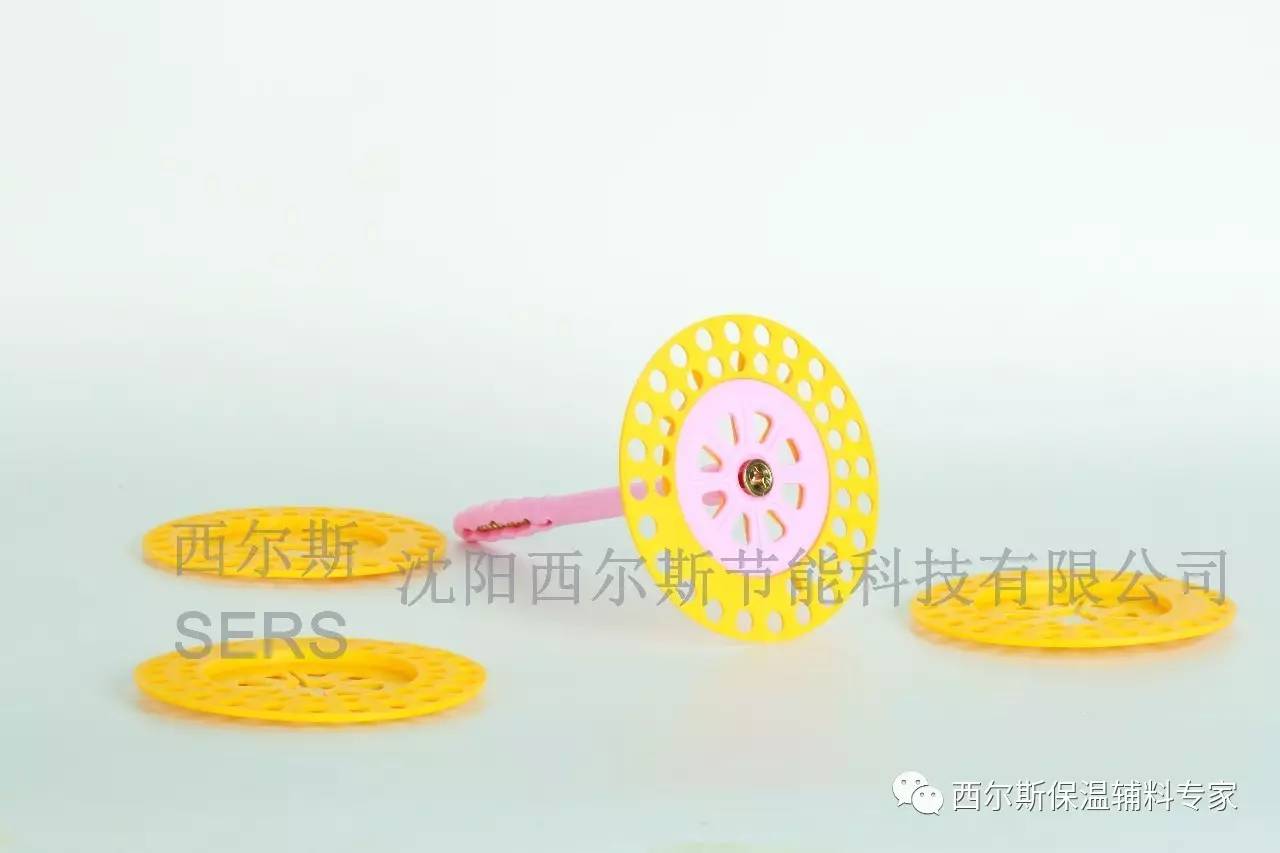

岩棉盘

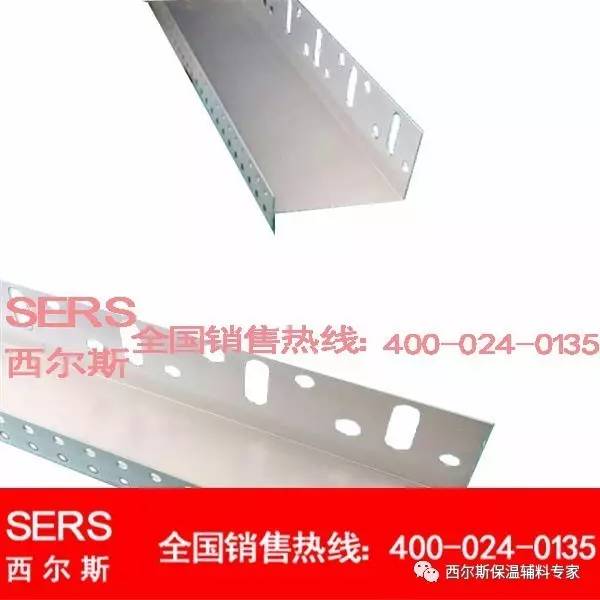

岩棉托架
